一、產品概述

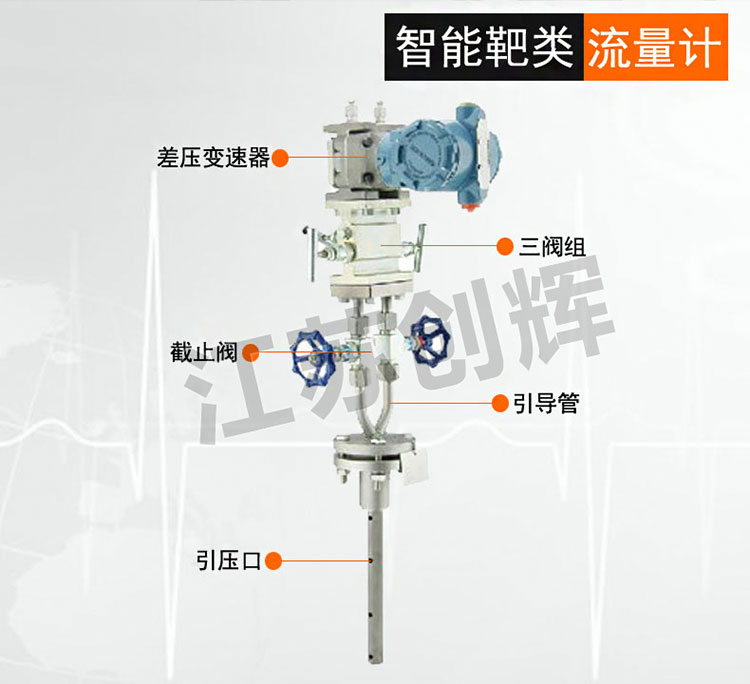

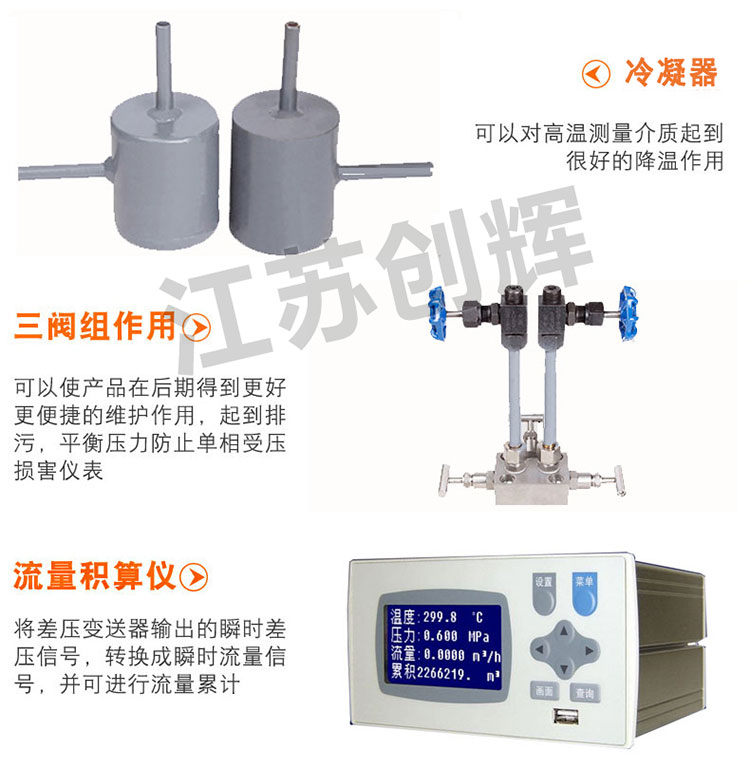

型號：CH-LGW威力巴流量計是運用差壓式的工作原理設計生產的一種新型插入式流量測量?jī)x表 , 由 一體化威力巴傳感器、差壓變送器和積算儀等組成流量測量系統 , 也可與控制系統或計算機聯網 , 進行流體流量測量與控制。威力巴傳感器集中地反映均速管流量傳感器的**成果。傳感器形狀如子 彈頭 , 符合流體動力學原理 , 能產生***、穩定的差壓信號 , 強度高、不滲漏、防堵塞。威力巴流量計具有測量精度高、可靠性、穩定性好等優點。探頭以其卓越的防堵設計，徹底擺脫了阿牛巴流量計等流量探頭易堵塞的弊端，使均速管流量探頭的防堵水平達到了空前的高度。探頭高壓取壓孔不會被堵探頭的前部形成高壓區，壓力略高于管道靜壓，阻止了顆粒進入。可測量氣體、液體、蒸汽和腐蝕性介質等多種流體 , 適應各種尺寸的管道 , 應用于高溫高壓的場合。
二、工作原理

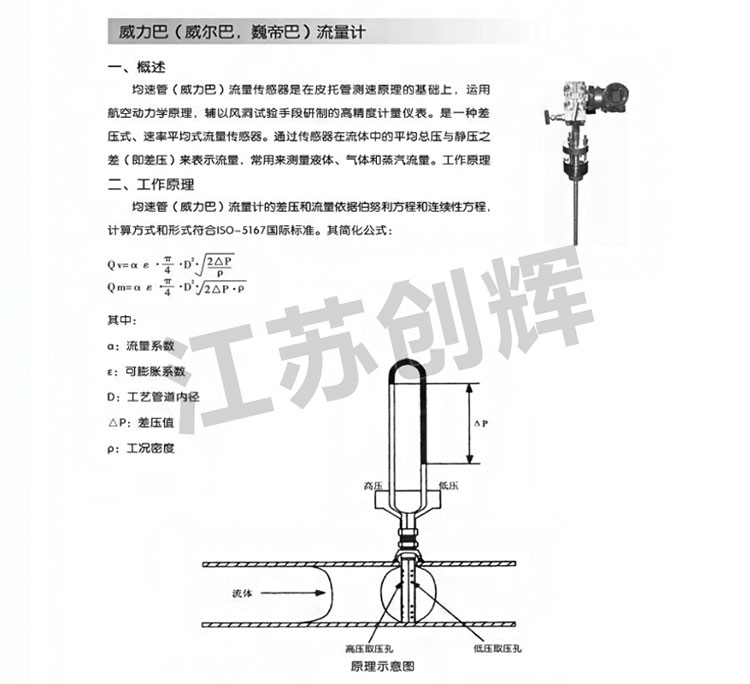

均速管流量計的差壓和流量依據伯努利方程和連續性方程，計算方式和形式符合ISO-5167國際標準。其簡化公式：
三、技術指標
1.測量精度：± 1% 重復精度：± 0.1%
2.適用壓力：0～40MPa 適用溫度：－ 180℃～+ 550℃
3.測量上限：取決于探頭強度測量下限：取決于測量***小差壓要求
4.量 程 比：大于10∶1
5.適用管徑：38mm～9,000mm 圓管、方管
6.參照標準：ISO 3966-197、JB/T5325-1991及GB/T2624-2006；
7.連接方式：插入式法蘭連接，插入式螺紋連接、管道式法蘭連接、管道式螺紋連接；
